Diferencia entre multímetro y pinza amperimétrica

Te explicamos la Diferencia entre multímetro y pinza amperimétrica con ejemplos y definiciones. Conoce todos los datos para distinguirlos fácilmente.

¿Cuál es la Diferencia entre multímetro y pinza amperimétrica?

Cuando ve un aparato eléctrico defectuoso, probablemente lo primero que le viene a la mente es un multímetro (analógico o digital) porque es el aparato que se utiliza principalmente para diagnosticar circuitos eléctricos defectuosos. Sin embargo, existe otra gran herramienta llamada pinza amperimétrica que se puede utilizar para medir la corriente sin necesidad de interrumpir el circuito. Veamos cómo funcionan ambos.

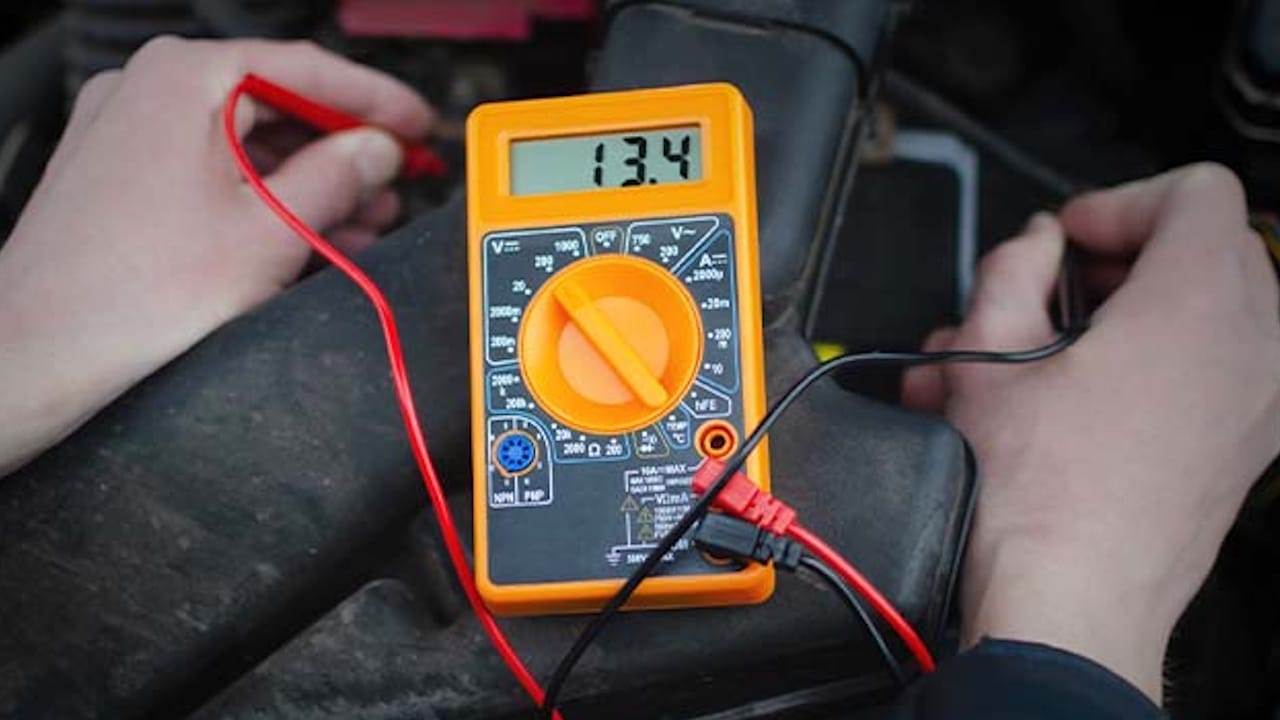

¿Qué es un multímetro?

¿Alguna vez ha notado que algún electrodoméstico de su casa se comporta de forma extraña o no funciona en absoluto? Si es así, probablemente lo primero que puedes hacer es comprobar si hay algún fallo en el circuito eléctrico. ¿Y cómo se hace? Con un multímetro. Un multímetro es una herramienta doméstica indispensable para comprobar, diagnosticar y solucionar problemas de circuitos, componentes y dispositivos eléctricos defectuosos.

Es una herramienta de medición electrónica portátil para realizar pruebas eléctricas. Puede estar equipado con un gran número de funciones especiales, pero básicamente un multímetro sirve para medir la tensión, la resistencia y la corriente. Su función es muy sencilla: comprobar si hay algún fallo en circuitos o dispositivos eléctricos.

Los multímetros pueden ser analógicos o digitales. Un multímetro digital, como su nombre indica, muestra la lectura digitalmente, es decir, los valores aparecen en una pantalla digital, igual que un reloj de pulsera digital. Un multímetro analógico, al igual que un reloj analógico, utiliza una aguja y una escala para medir la corriente, la resistencia, la tensión, la frecuencia y la potencia de la señal. Algunos multímetros también vienen con la función de escala automática, pero cuestan un poco más que los multímetros generales. Los multímetros de escala automática fijan la escala de prueba automáticamente. Algunos multímetros de gama alta también se utilizan para realizar otras lecturas, como la tensión directa de diodos, la capacitancia y la ganancia de transistores.

¿Qué es una pinza amperimétrica?

Una pinza amperimétrica es otra herramienta de comprobación eléctrica que se sujeta alrededor de un cable bajo tensión para medir la corriente. Es un medidor que puede medir la corriente sin entrar en contacto directo con ella. Cuando se trata de medir la corriente, un multímetro es probablemente la opción más obvia. Pero se recomienda utilizar una pinza amperimétrica para probar un circuito eléctrico sin cortar primero los cables. Ésta es una de las principales ventajas de utilizar una pinza amperimétrica frente a los amperímetros y multímetros tradicionales: no es necesario cortar el circuito para realizar las mediciones.

Una pinza amperimétrica tiene una mordaza en la parte superior que se abre al presionar el hígado situado en el lateral del aparato. Tienes que colocar el conductor en medio de la mordaza abierta y soltar la palanca, y entonces el medidor determina la corriente que circula por el conductor sin exponer ninguna parte del mismo. Puede tomar medidas de la línea bajo tensión, así como medir corrientes elevadas. Una ventaja más de una pinza amperimétrica es la seguridad de funcionamiento, que básicamente significa que puede medir la corriente de un conductor aislado.

Diferencia entre multímetro y pinza amperimétrica

Función del multímetro frente a la pinza amperimétrica

•  Un multímetro es como una herramienta eléctrica polivalente que se utiliza para probar, diagnosticar y solucionar problemas de circuitos y dispositivos eléctricos defectuosos. Determina la resistencia eléctrica de un circuito y también actúa como voltímetro, óhmetro y amperímetro.
• Una pinza amperimétrica es otra herramienta de prueba que también se utiliza para medir la corriente, pero sin entrar en contacto directo con ella. No es necesario interrumpir el circuito para realizar mediciones con una pinza amperimétrica.

Funcionamiento del multímetro frente a la pinza amperimétrica

• Un multímetro típico se inserta en serie con el circuito que hay que medir, y hay que interrumpir el circuito para que la corriente pase por el medidor. Aunque a veces puede resultar difícil, es la única opción para medir la corriente con un multímetro. La resistencia del medidor debe ajustarse a un valor bajo.
• Una pinza amperimétrica tiene una mordaza en la parte superior que se abre al presionar el hígado situado en el lateral del aparato. El conductor se coloca en medio de la mordaza abierta y se suelta la palanca, que determina entonces la corriente que circula por el conductor.

Seguridad del multímetro frente a la pinza amperimétrica

• Los multímetros son, en cierto modo, difíciles de manejar porque necesitan conectarse en serie dentro del circuito eléctrico, lo que significa que, básicamente, primero hay que interrumpir el circuito. Es un proceso largo y, a veces, problemático.
• Por otro lado, las pinzas amperimétricas son conocidas por su seguridad de funcionamiento, lo que significa que pueden medir la corriente de un conductor aislado. Por tanto, en términos de seguridad operativa, los multímetros se consideran menos seguros que las pinzas amperimétricas. Por eso, los técnicos e ingenieros suelen preferir las pinzas amperimétricas a los multímetros para medir la corriente.

Resumen

Aunque ambas herramientas pueden utilizarse para medir corriente, los multímetros actúan como herramientas polivalentes y pueden utilizarse para medir corriente, resistencia, tensión, frecuencia y potencia de señal. Además, los multímetros no son tan seguros como las pinzas amperimétricas cuando se trata de medir corriente. Una de las principales ventajas de utilizar una pinza amperimétrica frente a un multímetro es que una pinza amperimétrica permite medir la corriente de un conductor aislado, lo que significa que no es necesario interrumpir primero el circuito para realizar las mediciones.

¿Son mejores las pinzas amperimétricas?

Las pinzas amperimétricas son mejores y más seguras que los multímetros porque son fáciles de usar y se puede medir la corriente que circula por el conductor sin exponer ninguna parte del mismo. Esto no ocurre con los multímetros.

¿Para qué sirve una pinza amperimétrica?

Una pinza amperimétrica es buena para la seguridad operativa y la comodidad.

¿Puedo utilizar una pinza amperimétrica para medir la tensión?

Las pinzas amperimétricas miden corriente, no tensión.

¿Cómo se utiliza una pinza amperimétrica digital y un multímetro?

El funcionamiento de una pinza amperimétrica digital es muy sencillo: hay que abrir las mordazas y colocarlas alrededor del cable cuya corriente se desea medir. Basta con sujetar el medidor alrededor del cable y ya está: no hay que cortar cables ni desconectar circuitos. Los multímetros digitales tienen una pantalla digital a diferencia de un medidor de panel analógico.
